恒力彈簧支吊架如何進行安裝

發布日期：2019-05-02 作者：鹽城華天電力設備制造有限公司點擊：

恒力彈簧支吊架如何進行安裝

彈簧式恒力支吊架主要由圓柱螺旋彈簧和杠桿機構組成。還需要固定支架的生根非常牢固，管道支吊架在安裝過程中要對安裝位置進行準確的設計，還需要管道是可以自由膨脹的，有非常良好的滑動接觸能力，不能出現有卡澀等現象.恒力彈簧支吊架（以下簡稱恒吊）根據力矩平衡原理設計。在許可的負載位移下，負載力矩和彈簧力矩始終保持平衡。對用恒吊支承的管道和設備，在發生位移時，可以提供恒定的支承力，因而不會給管道設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體、發電廠的汽、水、煙、風管及燃燒器等懸吊部分，以及石油、化學工業中需要此類支承的地方。當管道系統內某吊點的熱位移大于12mm，宜選用恒吊來支承，以避免管道系統產生危險的彎曲應力及不利的應力轉移。

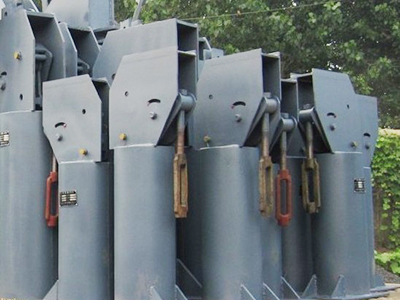

恒力彈簧支吊架

鎖定時，它依靠精巧的幾何設計，使負荷力矩和彈簧力矩在工作過程中始終平衡，以保持恒定的支承力，可以消除或減小對管道或設備的附加應力。主輔彈簧式恒力支吊架是按主彈簧力與輔助彈簧力共同作用下合力恒定的原理設計的。由于其彈簧及元件的制造工藝簡單、成熟，產品性能穩定、經濟性好，在國內被長期應用，因此是目前應用*廣泛的型式；采用蝶簧的恒力吊架性能相對較難控制而主輔彈簧式恒力吊架對彈簧的精度要求高，制造比較困難，尚未被普遍采用。彈吊按彈簧的形式可分為圓柱螺旋彈簧式和碟形彈簧式二種。

按整定方式可分為整定式和簡易式二種。簡易式彈簧支吊架的彈簧全變形量不應超過50mm，且不設荷載或位移指示牌以及行程鎖定裝置。這種彈簧組件可用于垂直位移不大于6.3mm和不需作精準的荷載及位移計算的地方。彈簧支吊架裝置是管道系統的重要組成部分，起著承受管道荷載、限制管道位移量和控制管道振動的重要作用。彈簧支吊架主要用作有垂直位移的動力管道或設備的支承。由于其主要依＊彈簧力來支承荷載，因此只適宜用在垂直位移較小的場合。可變彈簧支吊架內裝有圓柱螺旋彈簧，在承載的同時，它能適應管道或設備的熱位移，也能吸收管道的振動，可以同時起到減振作用，另外它比恒力彈簧支吊架造價便宜很多，因此在應力計算允許的情況下，被設計人員廣泛地采用。
