一種新型恒力彈簧支吊架

發布日期：2020-04-21 作者：鹽城華天電力設備制造有限公司點擊：

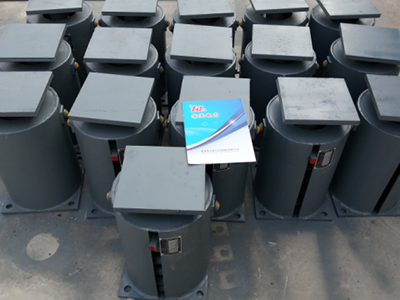

恒力彈簧支吊架

技術領域

[0001]本發明涉及 -種恒力彈簧支吊架。

恒力彈簧支吊架

背景技術

[0002]管道在鋪設過程中,管道安裝在管托上,然后通過管托設置在底面.上,為能提升管道的緩沖以及抗沖擊性能,需要對管道進行恒力支撐,目前的支吊架中,沒有專門針對管道進行恒力支撐的支吊架出現。

發明內容

[0003]本發明要解決的技術問題是:克服現有技術的不足,提供一-種恒力彈簧支吊架,解決以往不能對管道進行恒力在支撐的缺陷。

[0004]本發明解決其技術問題所采用的技術方案是:一種恒力彈簧支吊架,包括前側板和后側板,兩個側板上端固定連接頂板,所述頂板中豎直穿設有可做上下運動的吊桿;兩個側板下端固定連接彈簧固定板,所述彈簧固定板下端固定設置吊管,所述吊管上套接壓板,所述壓板與彈簧固定板之間的吊管上套有壓縮彈簧;所述吊桿下端設置有壓桿,所述壓桿左右兩側分別布置杠桿組件,所述杠桿組件轉動設置在前側板和后側板之間,所述杠桿組件一端與壓桿配合,所述杠桿組件另--端與壓板連接;所述壓桿隨著吊桿_上下移動時,經杠桿組件帶動壓板在吊管上彈性上下運動。

恒力彈簧支吊架廠家

[0005]進一步的,所述杠桿組件包括前回轉凹輪刀、后回轉凹輪刀、連接軸、中間轉軸以及拉桿,所述中間轉軸兩端與前后兩個側板固定連接,所述中間轉軸穿過前后兩個回轉凹輪刀,所述連接軸兩端分別與兩個回轉凹輪刀外端連接,所述拉桿下端連接壓板,所述拉桿上端與連接軸連接;所述回轉凹輪刀內端形成用于與壓桿接觸配合的接觸面,所述回轉凹輪刀內端接觸面位于壓桿下方。

[0006]進-步的,所述杠桿組件上設置有用于調節連接軸位置的位置調整機構;所述位置調整機構包括連接板、調節螺栓以及開設在回轉凹輪刀上調節長槽,所述連接軸兩端分別位于前后兩個回轉凹輪刀的調節長槽內,所述連接板與前后兩個回轉凹輪刀外端邊固定連接,所述調節螺栓從連接板和連接軸中穿過,所述調節螺栓與連接軸相螺接;所述調節螺栓轉動帶動連接軸在調節長槽軸移動。

[0007]進一步的,所述前側板和后側板上分別開設有導向弧槽,所述連接板前后兩端分別從兩個側板的導向弧槽中穿出。

[0008]進一步的,所述前側板和后側板上分別設置有用于限制吊桿上下移動的限位裝置;
