隨著現代化技術 的不斷革新 ，國家大力發 展公共設施建 設項 目，油田建設、大興水利、天然氣工程等，壓力管道成為 最常見設備之一 ，其承 擔著輸 送 易燃 易爆 能源 、放射 性及高 腐蝕性物資的重大任務。壓力管道的安全與質量問題也成 為從設計、安裝、維護到使用等各個環節所有相關部門都關 注的重點防范問題，但其生產和使用過受到各種荷載因素的 影響，加之自身應力的原因，使得壓力管道事故頻頻發生，成 為重大公共安全隱患，其也是國家相關安全監督管理項 目之 一 當壓力管道受熱膨脹和遇冷收縮時，產生的位移荷載將 對與其相連 的設備 或土建 結 構產 生作 用力 ，同 時設 備 或土 建結構也將反作用力于管道，并在管道中引起應力。當管 道系統 剛度較大時 ，這 種推 力和應力會很大 ，并 可能影響到 設備或管道 的正常運行 ，甚 至導致設 備 、管道 或土建 結構的 破壞，因此必須使管道系統具有足夠的柔性。 l 管道柔性設計的目的和方法 管道的柔性反 映管道 變形 的難 易 程度 ，它 表示 管道 通 過 自身變形來吸收熱脹、冷縮和其他位移變形的能力。

1.1 目的 柔性設計的 目的是保證管道在設計條件下具有足夠柔 性 ，防止管道 因熱脹 、冷縮 、端 點附加 位移 、管道 支撐設置 不 當?shù)仍蛟斐?下列 問題 ： (1)管道應力過大或金 屬疲勞引起管道破壞 。 (2)管道連接處產生泄漏。 (3)管道推力或力矩過大 ，使與其相連接的設備產生 過大的應力或變形 ，影 響設備 的正常運行 。(4)管道 的推力或力矩過大 引起管道支 吊架破壞。

1.2 設計 方 法 在現今管道設計中，增加管道柔性的措施主要有：改變 管道走 向(竹彎 )、選用波紋管膨脹節 和彈簧支 吊架。 (1)如果條件允許 ，首先應考慮采用改變管道走向和彈 簧支 吊架 的方法來改變 管道 柔性 。 (2)一般而言 ，當兩固定點位置一定時，可通過增加管 系長度和彎頭數量來增加管道柔性。 (3)當管系在某一方向的剛度過大時，增加與其垂直 方向的管道長度可減小管系剛度。 (4)選用彈簧支吊架允許支吊點處存在垂直位移，從 而將約束放松 ，增加管系 的柔性 。 (5)當管徑較粗 、場地受 限且所需 補償 量較大 時 ，可考 慮采用波紋管膨脹 節來 增加 管道柔 性 。但 波紋管膨脹 節制 造較復雜 ，且價格 較高 ，適用 于低 壓大直徑 管道 。同時波紋 管膨脹節往往成為管道 中的薄弱環節 ，應盡量避免采用 。 在當前的管道設計方法中，增加彈簧支吊架成為改變管 道柔性的一種常用手段。在進行管道柔性設計時，保證管 道具有足夠柔性來吸收變形的前提下，還應注意避免使管 系過分柔軟 ，這不但 可以避免 管系產生振動 ，還可以節約投 資。

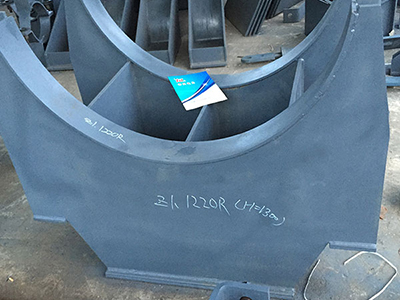

2 彈簧支架的設計管道垂直熱位移較大時 ,會導致 剛性支架脫空 ，難以起到支吊架的作用；或者由于熱障力過大造成管道應力和設備受 力超標 或直接導致支架點受力過大使支架結構難 以承受。 由于彈簧支 吊架 既能承重 ，又能吸 收管道 的垂直位移 ，從而可以避免支架脫空和熱漲力過大的問題 ，增加管道的柔性 。 2.1彈簧支架的常用類型 目前彈簧支 吊架 主要分為兩類 ：可變 彈簧支 吊架 和恒力 彈簧支吊架。 2.1.1 可變彈簧 支吊架 產品出廠時對安裝荷載進行預定 位 ，在操 作工況下 彈簧 荷載隨位移發生變化 。 根據安裝 型式分為 A、B、C、D、E、F、G七種類型 ： A／B／C型統稱為懸吊型支吊架如圖 1，彈簧上端通過吊 桿與生根結構相 連，下 端采用 松緊螺 母 和 吊桿 與管道 連接。 主要運用于管道上部 與支架 之 間有足 夠空 間安放 彈簧與 吊 桿的場合 。此類支架能解決垂直位移外 ，還能 有效釋放軸 向 位移。由于安裝空間需求較大，需視使用條件進行選擇。
