恒力彈簧支吊架型號齊全

發布日期：2019-05-21 作者：鹽城華天電力設備制造有限公司點擊：

恒力彈簧支吊架型號齊全

恒力彈簧支吊架（以下簡稱恒吊）根據力矩平衡原理設計。在許可的負載位移下，負載力矩和彈簧力矩始終保持平衡。對用恒吊支承的管道和設備，在發生位移時，可以提供恒定的支承力，因而不會給管道設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體、發電廠的汽、水、煙、風管及燃燒器等懸吊部分。

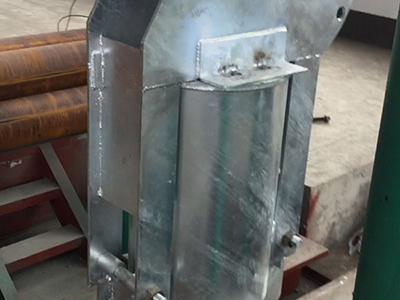

恒力彈簧支吊架

以及石油、化學工業中需要此類支承的地方。當管道系統內某吊點的熱位移大于12mm，宜選用恒吊來支承，以避免管道系統產生危險的彎曲應力及不利的應力轉移。彈簧支吊架根據力矩平衡原理設計。在規定的負載位移范圍內，負載力矩和彈簧力矩始終保持平衡。因此。

用恒吊支撐的管道和設備發生位移時，可以獲得恒定的支承力，不會給管道和設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體，發電廠的汽、水、煙風管及燃燒器等懸吊部分，以及石油化工設備和其它需要減少位移應力的地方。彈簧支吊架在安裝上之后彈簧基本上一直處于豎直方向。

在模塊化施工過程中，部分彈簧支吊架需要在模塊制造廠進行安裝。對于有的模塊，組裝好之后可能需要進行翻轉或放倒運輸。在這種情況下，則需要考慮在安裝彈簧支吊架的位置先設置臨時支吊架對管道進行支撐。如果條件允許好將臨時支吊架的安裝位置盡可能的靠近彈簧支吊架的位置并預留彈簧支吊架的安裝空間。

恒力彈簧支吊架用機械或輔助彈簧補償由動摩擦和制造偏差等因素造成載荷偏差的。恒力彈簧支吊架在上下位移的整個行程范圍內的規定載荷離差（包括摩擦力）不大于6%。向下位移時荷載的大讀數和向上位移時荷載的最小讀數與規定載荷的離差也均應在6%以內。用于各種管道安裝。

使一些冷熱管道在工作運行中產生的膨脹位移和振幅吸收和緩沖，并能夠限制或允許管道在設計值內的膨脹位移，以保證管道和設備的運行安全。恒力彈簧支吊架就是運用杠桿原理，實現彈簧支吊架在管道膨脹產生位移的時候，給管道施以載荷變化率在5%以內的力，以支撐或懸吊住管道。

管道支吊架的生根要求在鋼結構上生根，其生根部位應有足夠的強度砼梁、柱盡量不安在樓板上，大于0.5t力的要在一次條件上提在襯里設備或管道上的生跟件，應在襯里前完成其焊接工作并要注意設備是否要補強在磚墻柱上應把型鋼埋入墻體（在磚混結構上生根，應采用預埋生根件的方式。較大的荷載宜在主梁或立柱上生根）在需要熱處理設備上的生根件，應在設備熱處理前完成其焊接工作壓縮機管道管架應有獨立基礎支撐在地面上的支架，當荷載較大，特別是彎矩較大或有振動載荷時，應有供其生根的基礎，基礎一般高出地面100mm以上。
